1.Introduction
This AVR series is designed to automatically maintain a constant voltage level to protect sensitive electronics from brownouts and overvoltages. Equipped with comprehensive information display, it’s easy to monitor the power status.
Main Features
- Microprocessor control guarantees high reliability
- Time delay function eliminates transients that can effect connected equipment
- Provides stable output voltage
- Provides under-voltage, over-voltage, over-heat and over current protection
- Provide surge and spike suppression
- Selectable input voltage range

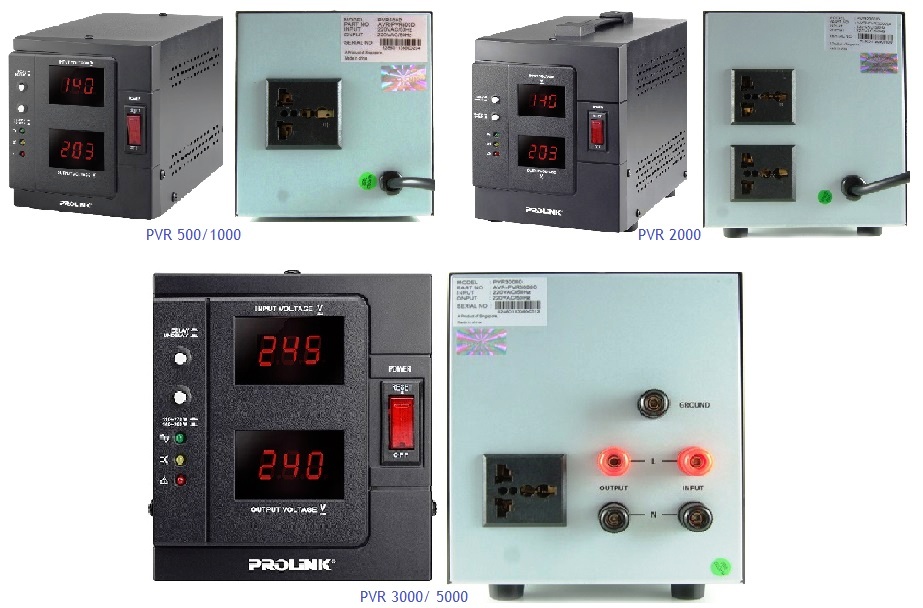

Product Overview
2. Output Voltage Display/Startup Countdown Display.
3. Input Voltage Display
4. Handle (Optional For 500VA/1000VA)
5. Star up delay time switch
6. Input Voltage Range Selector
7. Power Led (Green)
8. AVR Led (Yellow).
9. Over-Voltage/Under-Voltage Indicator
10. Output Sockets
11. AC Input
12. Grounding (Black)
13. Line Output Terminal (Brown)
14. Neutral Output Terminal (Black)
Connect Your Equipment :
Plug equipment into the AVR rea-panel outlets. Then switch the unit on by press the front panel power switch to “RESET”position.
(1) CAUTION :
The total power consumption of all equipment plugged into the AVR must not exceed its capacity (Refer to spec). It may cause the breaker to fault (blow).
(1) PERINGATAN:
Total konsumsi daya untuk peralatan yang dihubungkan ke AVR tidak boleh melebihi kapasitas (Lihat spec). Hal itu dapat menyebabkan terputusnya hubungan AVR dengan PLN sehingga terjadinya kondisi Restart
(2) SETTINGAN
I. Time Switch Startup
1.a) Delay : Setting delay time as 3 minutes. It’s designed to avoid damage
devices with AC motor from consecutive starts. It’s perfecttouse with devices
such as refrigerators, freezers, air conditionersor dehumidifiers.
Translate : Delay : Mengatur waktu tunda selama 180 detik atau 3 menit . Ini
dirancang untuk menghindari kerusakan perangkat yang menggunakan
perangkat motor (dinamo) AC, seperti perangkat seperti : lemari es,
freezer/pendingin, AC ruangan. berarti range atau lebar tegangan
inputnya lebih besar atau lama.
1.b) Undelay : Setting delay time as 10 seconds. It’s designed for use with voltage
sensitive equipment such as : personal computers, monitors,
inkjet printers, scanners or faxes. It’s also designed for use with home
appliances such as televisions, stereos, CD/DVD players, VCRs, modems,
and telephone equipment.
- Mengatur waktu tunda selama 10 detik.
Ini dirancang untuk digunakan dengan tegangan peralatan yang sensitif
seperti: komputer pribadi, monitor, printer inkjet, scanner atau faks. Ini
juga dirancang untuk digunakan dengan peralatan rumah tangga seperti
televisi, stereo, CD / DVD player, VCR, modem, dan peralatan telepon.
II. Input Voltage Range :
- 110~270 V : Input voltage range within 110~270V.
- 140~260 V : Input voltage range within 140~260V.
Beberapa Hal mengenai Stabilizer PROLiNK PVR Series :
1. Voltage Output Range = Input PVR toleransi ±10%,
Artinya Output PVR : 198VAC ~ 242VAC, juga dapat di artikan:
a. Output batas bawah adalah 198VAC ( 220VAC - 22VAC).
b. Output batas atas adalah 242VAC (220VAC + 22VAC).
Kesimpulan : Range Output Voltage AC PVR = 198VAC - 240VAC
2. Protection PVR :
a. Over Voltage/ Under Voltage.
# Pada saat stabilizer mendeteksi adanya Tegangan Input yang over voltage atau
under voltage dengan pilihan Delay Switch "Undelay" dan pilihan Range Input (110
-270 atau 140 -260) maka PVR akan mereset secara otomatis, kemudian PVR akan
menghitung ulang sebelum AC dr PLN masuk dengan lama waktu 10 detik, sampai PVR
mendapatkan nilai tegangan output yang stabil.
# Pada saat stabilizer mendeteksi adanya input yang over voltage atau under
voltage dengan pilihan Delay Switchnya "Delay" maka PVR akan mereset secara
otomatis dengan lama waktu 180 detik/ 3 menit, sampai PVR mendapatkan nilai
tegangan output yag stabil. otomatis dengan lama waktu 180 detik/ 3 menit, sampai PVR mendapatkan nilai
# Kondisi " RESET" tersebut dapat terjadi pada saat pilihan Range Input (110 - 270 VAC)
atau di Range Input (140 - 260VAC).
b. Protection Voltage :
b.1. 260VAC
3. AC Come Back
a. Settingan Tegangan Input PVR : 110-270, maka batas bawah Inputnya adalah
110/140VAC** dan AC comeback di tegangan 150VAC .
b. Batas Atas Input adalah 260VAC ( AC comeback di tegangan 250VAC)
4. PVR akan Autoshutdown / power off secara otomatis jika terjadi over current/over
load. Cara menghidupkannya kembali tekan Switch "Reset".
SPESIFIKASI TEKNIS :
Variable Input Test dengan Beban Tetap 500Wat
 |
| AVR 500VA |
 |
| AVR 1000VA |
 |
| AVR3000 |
